JMⅡ型弹性膜片联轴器
JMⅡ型弹性膜片联轴器

在线订购

产品详情

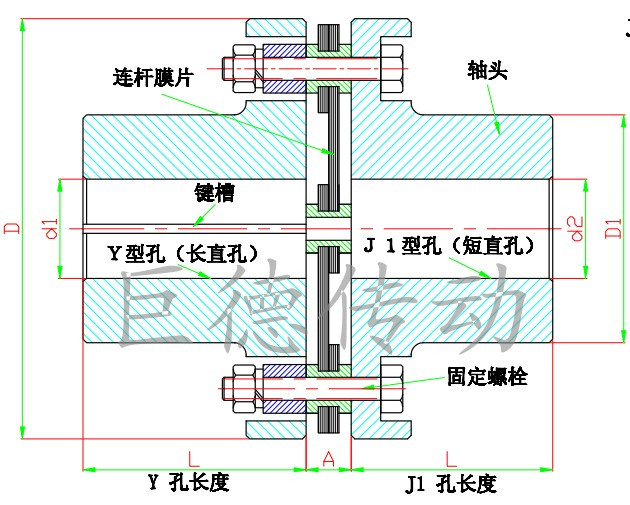

JMⅡ型弹性膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

JMⅡ型弹性膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙, 不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是 大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

JMⅡ型弹性膜片联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在   上工业发达   应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。膜片联轴器有几组膜片(不锈钢薄板)用螺栓交错与两半联轴器联结, 每组膜片有数组片叠集而成, 膜片分为连杆式和不同形状的整片式。各种条件下膜片联轴器轴向振动的特征值, 从理论上, 导出轴向刚度的估算公式, 由该公式求出的固有频率和实验相吻合。自从20 世纪80 年代初我国   台大功率高速膜片联轴器试验成功以来, 凭借该型联轴器优异的性能, 应用范围逐渐扩大, 在部分场合可以取代齿轮联轴器。从机械振动的角度对膜片联轴器进行研究, 其出发点是转子的振动对膜片联轴器的影响。对膜片联轴器的轴向和横向振动进行分析, 计算出它的“ 棒状” 振动和回转振动的固有频率, 并比较了不同的转子不平衡量对系统固有频率的影响。

随着膜片联轴器在大型旋转机械设备中的广泛应用, 研究膜片联轴器耦合的不对中转子— 轴承系统的不平衡响应是有实际工程意义的。

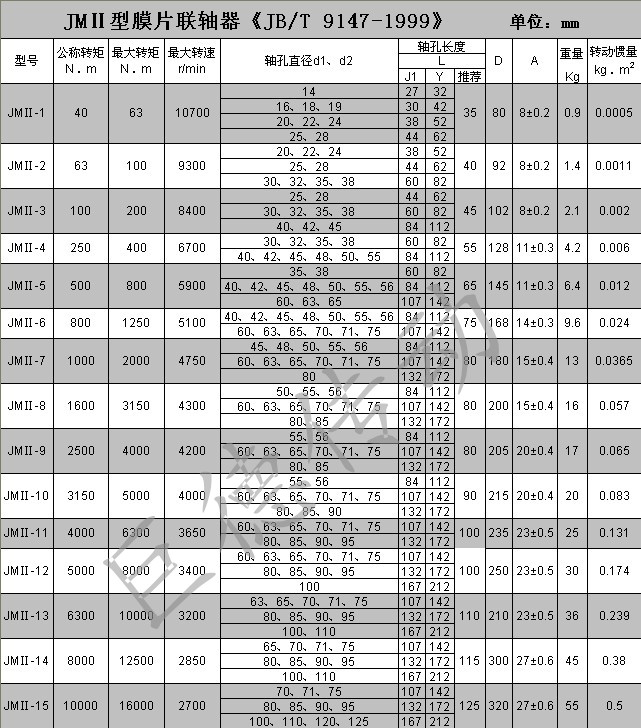

JMⅡ型弹性膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999)

型 号公称转矩
Tn /N.m
瞬时   大转矩
Tmax
/N.m
   大转速
nmax
r/min
轴孔直径
d1,d2
轴孔长度DD1t扭转刚度
×10
质量
Kg
转动惯量
kg.㎡
J1型Y型L推荐
L
JMⅡ140631070014-2827-623580398±0.20.370.90.0005
JMⅡ263100930020-3838-824092530.451.40.0011
JMⅡ3100200840025-4544-11245102630.562.10.002
JMⅡ4250400670030-5560-112551287711±0.30.814.20.006
JMⅡ5500800590035-6560-14265145911.26.40.012
JMⅡ68001250510040-7584-1427516810514±0.31.429.60.024
JMⅡ710002000475045-8084-1728018011215±0.41.912.50.0365
JMⅡ816003150430050-8584-1722001202.3515.50.057
JMⅡ925004000420055-8584-17220520±0.42.716.50.065
JMⅡ1031505000400055-9084-172902151283.0219.50.083
JMⅡ1140006300365060-95107-17210023513223±0.53.46250.131
JMⅡ1250008000340060-100107-2122501453.67300.174
JMⅡ13630010000320063-110107-2121102701555.2360.239
JMⅡ14800012500285065-110107-21211530016227±0.67.8450.38
JMⅡ151000016000270070-125107-2121253201768.43550.5
JMⅡ161250020000245075-130107-25214035018632±0.710.23750.85
JMⅡ171600025000230080-140132-25214537020310.97851.1
JMⅡ182000031500215090-160132-30216540023013.071151.65
JMⅡ1925000400001950100-170167-30217544024538±0.914.261502.69
JMⅡ2031500500001850110-180167-30218546026022.131703.28
JMⅡ2135500560001800120-200167-28220048028023.72004.28
JMⅡ2240000630001700130-200202-35221050029524.62305.18
JMⅡ2350000800001600140-220202-35222054031044±129.712757.7
JMⅡ24630001000001450150-240202-41024060033550±1.232.643809.3
JMⅡ25800001250001400160-250242-35225562035050±1.237.6941015.3
JMⅡ26900001400001300180-260242-41027566038550.4351020.9
JMⅡ271120001800001200190-280282-47029572041060±1.471.5162032.4
JMⅡ281400002000001150220-300282-47030074042093.3768036
JMⅡ291600002240001100240-320330-470320770450114.5378043.9
JMⅡ301800002800001050250-340330-550350820490130.7695060.5
