JMⅠ型弹性膜片联轴器
JMⅠ型弹性膜片联轴器

在线订购

产品详情

JMⅠ型弹性膜片联轴器适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器,膜片联轴器在   上工业发达   应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

JMⅠ型弹性膜片联轴器弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点。膜片联轴器具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、防腐蚀等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境。适用于中、高速、大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动,通用性极强。

(1)故障树分析法具有简明、直观、   的特点,是进行膜片联轴器失效分析的一种有效的方法。

(2)建立的膜片联轴器失效故障树考虑了11个基本事件,通过对故障树的分析,找到了膜片联轴器工作时的薄弱环节,得出膜片损坏是导致其失效的   主要因素。

(3)由定性分析确定了影响膜片联轴器发生失效的主要因素,提出了相应的改善措施,为预防或减少膜片联轴器失效提供了重要帮助。

对工程中常用的膜片联轴器的失效进行了故障树分析,通过现场勘查和搜集经验数据得到每个基本事件的发生概率,   后由公式计算得到的膜片联轴器失效概率是非常具有参考价值的。如夹送辊在工作过程中由于承受咬入冲击动载荷,使得膜片联轴器受到峰值转矩,使其三组受压膜片组失稳破坏,联轴器承载能力大大下降,并在短时间内失效,从而直接影响其正常工作,由此可见,对膜片联轴器进行故障树分析锁定其中的   薄弱环节进行   换或维修是十分重要和实用的。

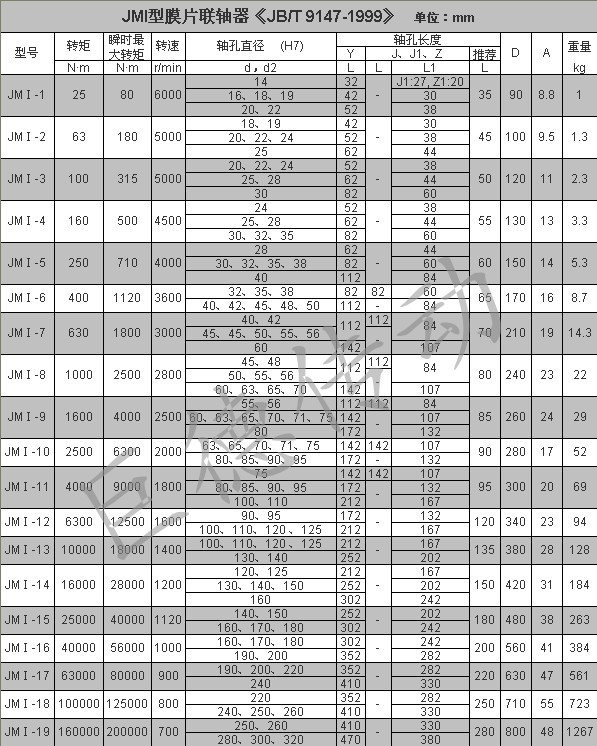

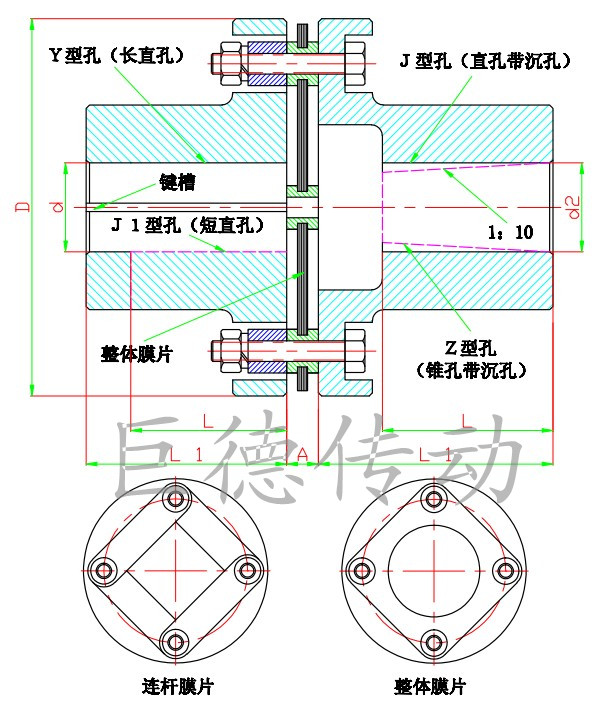

JMⅠ型弹性膜片联轴器基本参数和主要尺寸(JB/T 9147-1999)(单位:mm)

型号公称
转矩
Tn
/N·m
瞬间
大转矩
Tmax
/N·m
许可
转速
[n]
/r·mi -1
轴孔直径
d(H7)
轴孔长度D扭转刚度 C /104N·m/radt转动惯量 I /kg·m 2 ≈质量 m /kg ≈
Y型J、J1、
Z 型
L推荐
LLL1
JMI1258060001432-J1型为27 Z1型为20359018.80.00071
16、18、194230
20、225238
JMI263180500018、1942-30451001.49.50.0011.3
20、22、245238
256244
JMI3100315500020、22、2452-38501201.87110.00242.3
25、286244
308260
JMI416050045002452-38551303.1212.50.00373.3
25、286244
30、32、358260
JMI525071040002862-44601504.32140.00835.3
30、32、35、388260
4011284
JMI64001120360032、35、38828260651706.8815.50.01598.7
40、42、45
、48、50
112-84
JMI76301800300040、42112112847021010.35190.043214.3
45、45、50
、55、56
-
60142107
JMI810002500280045、48112112848024016.1122.50.087922
50、55、56-
60、63、65、70142107
JMI916004000250055、56112112848526026.17240.141529
60、63、65
、70、71、75
142-107
80172132
JMI1025006300200063、65、70
、71、75
142142107902807.88170.297452
80、85、90、95172-132
JMI11400090001800751421421079530010.4919.50.478269
80、85、90、95172-132
100、110212167
JMI12630012500160090、95172-13212034014.07230.806794
100、110
、120 、125
212167
JMI1310000180001400100、110
、120、125
212-16713538019.23281.7053128
130、140252202
JMI1416000280001200120、125212-16715042030.01312.6832184
130、140、150252202
160302242
JMI1525000400001120140、150252-20218048047.4637.54.8015263
160、170、180302242
JMI1640000560001000160、170、180302-24220056068.09419.4118384
190、200352282
JMI176300080000900190、200、220352-282220630101.34718.3753561
240410330
JMI18100000125000800220352-282250710161.454.528.2033723
240、250、260410330
JMI19160000200000700250、260410-33028080079.34866.58131267
280、300、320470380
