锥套型弹性膜片联轴器
锥套型弹性膜片联轴器

在线订购

产品详情

锥套型弹性膜片联轴器又叫弹性叠片联轴器,或叠片挠性联轴器,近几年发展起来的新型联轴器之一,该金属膜片联轴器能补偿联接的两轴系的各种不对中误差(径向的误差、轴向的误差,角位移误差,温升变化引起的误差)。

锥套型弹性膜片联轴器广泛应用于冶金、矿山、石油、化工、电力、船舶、起重运输、纺织、轻工、农机、印刷机械和水泵、风机、机床等行业的机械设备中传递动力。

膜片的应力分析

膜片组是膜片联轴器的主要弹性元件。膜片组在运转过程中承受拉伸、挤压、剪切等复合力,处于复杂的受力状态,并由此来传递转矩和运动,同时吸收振动和补偿偏差。由于联轴器中其他零件的刚度比膜片大得多,且膜片受力情况为复杂,故这里只研究膜片的应

力分析。为了简化计算,不考虑各膜片间微小的相对运动产生的表面剪力,即将所有膜片视为一个整体。

膜片联轴器传递转矩时,转矩是通过主动螺栓利用膜片元件带动从动螺栓,转矩在膜片中产生的沿螺栓分布圆切线方向的拉压力。

膜片联轴器通常是安装在高速传动轴上,高转速机械的离心惯性力在结构应力计算中十分重要。

由螺栓、垫圈等的质量产生的离心惯性力和由膜片组自身质量产生的离心惯性力方向均沿径向向外,使膜片组受到离心拉应力。膜片承受的离心应力随转速而有较大变化,但运行工况一定时,也可看作不变应力。

锥套型弹性膜片联轴器主要靠联轴器中间的弹性金属膜片来传递两轴之间的转矩,具有减振吸振、无磨损、无需维护的优点,是当今替代齿式联轴器及一般联轴器的理想产品。

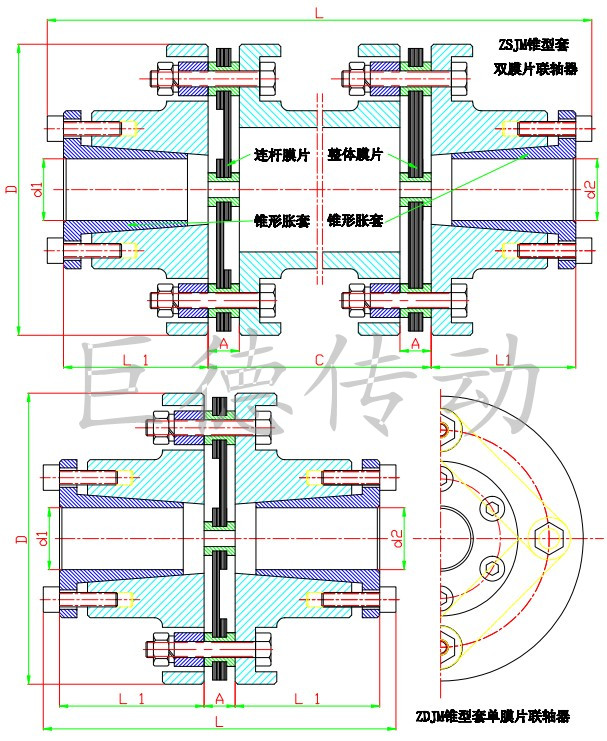

锥套型弹性膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。

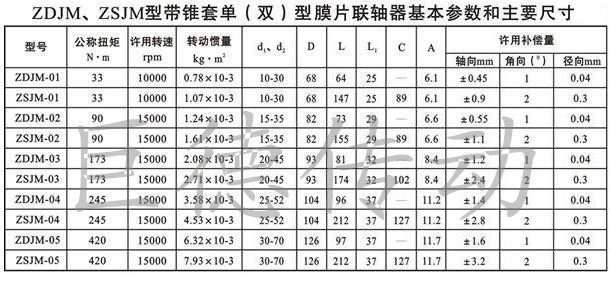

锥套型弹性膜片联轴器执行的标准为(JB/T9147-1999)

锥套型弹性膜片联轴器的产品特点:

1.结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆(指带中间轴型式),不需润滑。

2.补偿两轴线不对中的能力强,与齿式联轴器相比角位移可大一倍,径向位移时反力小,挠性大,允许有一定的轴向、径向和角向位移。

3.具有明显的减震作用,无噪声,无磨损。

4.能准确传递转速,运转无转差,可用于精密机械的传动。

5.传动效率高,可达99.86%。特别适用于中、高速大功率传动。

6.适应高温(-80+300)和恶劣环境中工作,并能在有冲击、振动条件下动行。
