JZM重型弹性膜片联轴器
JZM重型弹性膜片联轴器

在线订购

产品详情

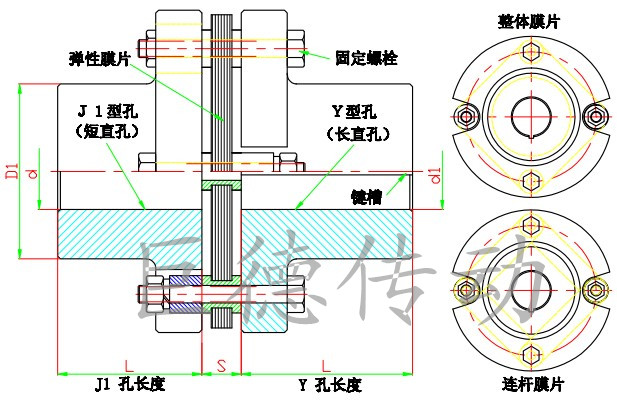

JZM重型弹性膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

JZM重型弹性膜片联轴器具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、防腐蚀等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境,适用于中、高速、大转矩轴系传动,以及各种机械装置载荷变化不大的轴系传动,通用性极强。

JZM重型弹性膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙, 不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是 大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

膜片联轴器是将驱动部分和从动机构连接起来一同旋转并传递能量和运动的机械部件。联轴器可以分为刚性联轴器和弹性联轴器,刚性联轴器通常用于低速重载的概况下,其主要作用是传递较大的功率;而弹性联轴器主要用于高速转子系统,它利用弹性元件或特定结构来调整和补偿由于制造、安装以及温度变化而造成的不对中,同时一般弹性联轴器都具有隔振的功能。1982年,我国   台大功率高速膜片挠性联轴器在南方动力公司试验成功,该类型联轴器以其良好的性能成为国内工程界研究的热点。

膜片联轴器具有无需润滑,使用寿命长,以及   大的补偿能力。它通过挠性钢片传递转矩,具有角向、轴向、径向位移补偿能力以及减震作用。膜片装拆方便,无需润滑,可理想地应用于各种工况条件。

膜片联轴器因具有优越性能而受到工程机械和延压机械的青睐,膜片联轴器尽管耐用,但由于各种原因也会造成失效甚至报废,故研究其失效原因具有重要意义。膜片损坏是联轴器失效的   主要形式,损坏的膜片环。故障树分析法是工程中常见且实用的系统可靠性分析方法,该方法简明、直观、灵活,适用于膜片联轴器失效分析。作者将根据工程实际中膜片联轴器具体失效形式利用此分析法对膜片联轴器失效机理进行分析。

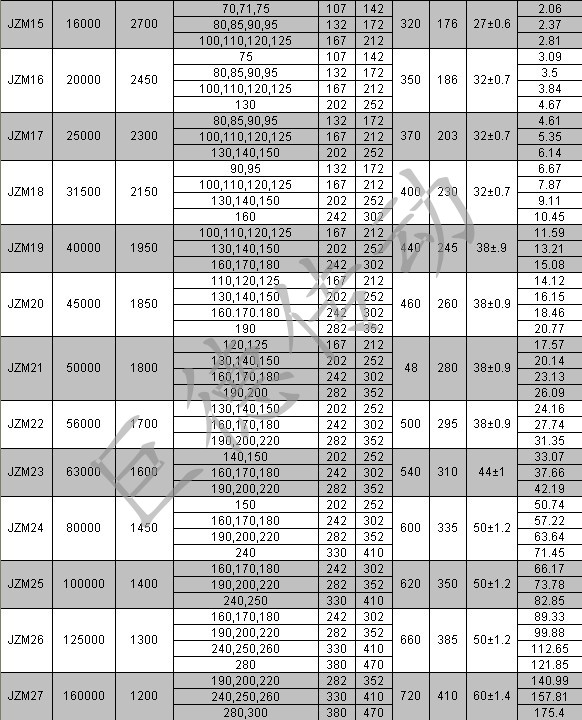

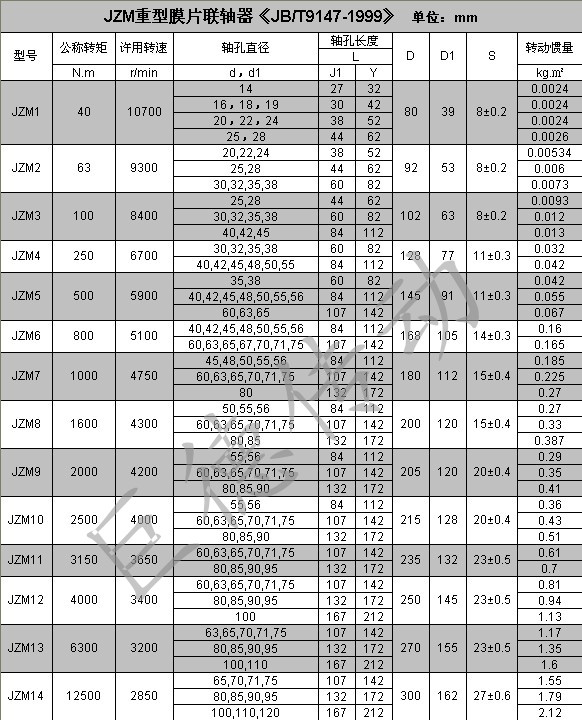

JZM重型弹性膜片联轴器基本参数和主要尺寸 (单位:mm)

型号公称转矩/N.m许用转速/r/min轴孔直径d d1轴孔长度DD1t扭转刚度*106N.m/rad质量/kg
Y J1型
JZM1401070014~2827~62803980.371.37
JZM263930020~3838~62925380.452.65
JZM3100840025~4544~1121026380.564.8
JZM4250670030~5560~11212877110.817.64
JZM5500590035~6560~14214591111.29.4
JZM6800510040~7584~142168105141.4217.15
JZM71000475045~8084~172180112151.924.5
JZM81600430050~8584~172200120152.3529.4
JZM92000420055~9084~172205120202.730.38
JZM102500400055~9084~172215128203.0233.9
JZM113150365060~95107~172235132233.4640.48
JZM124000340060~100107~212250145233.6755.86
JZM136300320063~110107~212270155235.263
JZM1412500285065~120107~212300162277.887
JZM1516000270070~125107~212320176278.43107
JZM1620000245075~130107~2523501863210.23124
JZM1725000230080~150132~2523702033210.97144
JZM1831500215090~160132~3024002303213.07202
JZM19400001950100~180167~3024402453814.26248
JZM20450001850110~190167~3524602603822.13307
JZM21500001800120~200167~3524802803823.7348
JZM22560001700130~220202~3525002953824.6382
JZM23630001600140~220202~3525403104429.71451
JZM24800001450150~240202~4106003355032.64631
JZM251000001400160~250242~4106203505037.69679
JZM261250001300180~280242~4706603855050.43889
JZM271600001200190~300282~4707204106071.511063
JZM282000001150220~300282~4707404206093.371114
JZM292500001100240~320330~47077045060144.531248
JZM303150001050250~340330~55082049060130.761655
