JZMJ接中间轴重型弹性膜片联轴器
JZMJ接中间轴重型弹性膜片联轴器

在线订购

产品详情

JZMJ接中间轴重型弹性膜片联轴器适用于中、高速、大转矩轴系传动,以及各种机械装置载荷变化不大的轴系传动,通用性极强。

JZMJ接中间轴重型弹性膜片联轴器(JB/ZQ4717-98) 具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、防腐蚀等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境。

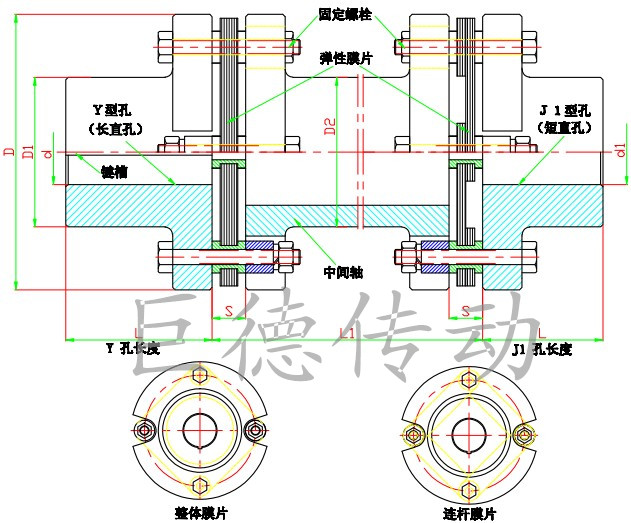

JZMJ接中间轴重型弹性膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

JZMJ接中间轴重型弹性膜片联轴器不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙, 不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动。

膜片联轴器运行维护

一般情况下,联轴器无需维护。在机组正常运行72 小时后,应对膜片联轴器进行检查,   检查之后,可在每次机组检修中对膜片联轴器的状态进行检查。同时当传动系统发生异常现象,其原因可能由膜片联轴器引起时,应对膜片联轴器进行检查。检查的项目包括:检查内容为:

⑴ 连接螺栓螺母是否存在松动现象

⑵ 膜片外露表面是否有裂纹或其他损伤。

⑶ 根据实际情况决定是否对轴系的找中情况进行复查。

膜片联轴器的故障与损坏,主要与膜片组件有关。当膜片组件承受了过大的偏移或者严重超扭以及两者兼有时便会发生破坏。在新的膜片组件投入运行前,   根本的是查清破坏的原因,并且加以排除。而在重新安装前,应进行例行的找中复查工作。

JZMJ接中间轴重型弹性膜片联轴器基本参数和主要尺寸 (单位:mm)

型号公称转矩/N.m许用转速/r/min轴孔直径d d1轴孔长度DD1D2L1minL1质量/kg
Y J1型L1min每增加1m
JZMJJ163930020~3838~62925360443.722.79
JZMJ2100840025~4544~1121026372496.332
JZMJ3250670030~5560~1121287787609.1446
JZMJ4500590035~6560~142145911027013.6364
JZMJ5800510040~7584~1421681051178323.3584
JZMJ61000475045~8084~1721801121248632.2894
JZMJ71600430050~8584~1722001201348639.07110
JZMJ82000420055~9084~1722051201359139.86112
JZMJ92500400055~9084~17221512814510145.78129
JZMJ103150365060~95107~17223513215110956.13140
JZMJ114000340060~100107~21225014516410974.09165
JZMJ126300320063~110107~21227015518411987.65207
JZMJ1312500285065~120107~212300162194128106.23231
JZMJ1416000270070~125107~212320176213138125.23278
JZMJ1520000245075~130107~252350186215153173.52283
JZMJ1625000230080~150132~252370203235158200.88338
JZMJ1731500215090~160132~302400230266178279.61433
JZMJ18400001950100~180167~302440245280190345.53480
JZMJ19450001850110~190167~352460260300200421551
JZMJ20500001800120~200167~352480280320215482.6628
JZMJ21560001700130~220202~352500295336225536692
JZMJ22630001600140~220202~352540310360236641794
JZMJ23800001450150~240202~410600335385257880908
JZMJ241000001400160~250242~4106203504082729641020
JZMJ251250001300180~280242~47066038544529212041251
JZMJ261600001200190~300282~47072041048531715071441
JZMJ272000001150220~300282~47074042050332215941550
JZMJ282500001100240~320330~47077045053034218071721
JZMJ293150001050250~340330~55082049055937223582025
