LZD(原ZLD)型弹性柱销齿式联轴器
LZD(原ZLD)型弹性柱销齿式联轴器

在线订购

产品详情

LZD(原ZLD)型弹性柱销齿式联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销来传递转矩实现两半联轴器联接,该联轴器与LZ型弹性柱销齿式联轴器结构类似,只是一端半联轴器为圆柱形轴孔,另一端半联轴器为圆锥形轴孔,结构简单,制造容易,装拆   换弹性元件比较方便,不用移动两半联轴器。

本LZD(原ZLD)型弹性柱销齿式联轴器适用于同轴线的传动轴系,利用尼龙棒纵断面剪切强度。可传递很大的转矩,0.112~2800KN.m。工作温度-20~70℃,可部分的代替齿型联轴器。具有一定补偿轴向便宜能力,和一般的减震性能。

普通圆柱轴孔用LZ型,圆锥孔用LZD型。选型时望注意。

许用补偿量:轴向±0.5~5mm 径向0.3~1.5mm 角向0.5°

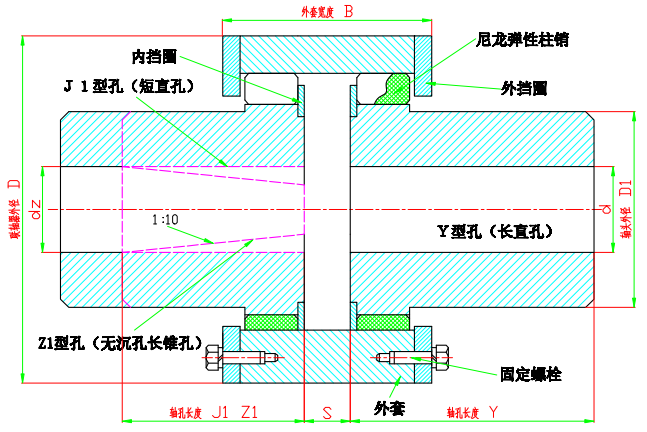

LZD(原ZLD)型弹性柱销齿式联轴器基本参数和主要尺寸 (单位:mm)

型号公称转矩Tn KN.m许用转速[n] r/min轴孔直径 d.dZ轴孔长度DD1BS转动惯量 kg·m2质量 kg
Y型J1型 Z1
L
LZD10.112500016~1930~4278406514.50.0022.30
20~2438~527016.5
25~2844~627520.5
LZD21.25500025~2844~6290508820.50.0043.98
30~3260~829224.5
LZD30.63450030~3860~8211865115250.01610.30
40~4284~11212531
LZD41.8420040~5684~11215890145320.06122.46
60107~14215239
LZD54.5400050~5684~112192120145320.14331.71
60~75107~14215239
80132~17215844
LZD68330060~75107~142230130175400.31248.16
80~95132~17217845
LZD711.2290070~75107~142260160178400.57069.42
80~95132~17218245
100~110167~21218850
LZD818250080~95132~172300190202461.105108.8
100~125167~21220851
130202~25221256
LZD925230090~95132~172335220232472.157157.5
100~125167~21223852
130~150202~25224257
LZD1031.52100100~125167~212355245240532.926188.5
130~150202~25224558
160~170242~30225568
LZD11402000110~125167~212380260260534.021225.0
130~150202~25226558
160~180242~30227568
LZD12631700130~150202~252445290282588.051335.2
160~180242~30229268
190~200282~35230278
LZD131001500150202~2525153453135816.514524.5
160~180242~30232368
190~220282~35233278
注:1:重量、转动惯量是按Y/J1轴孔组合型式和   小轴孔的计算值。 2:短时过载不得超过公称转矩Tn值的2倍。
