LXZ(原HLL)型带制动轮弹性柱销联轴器
LXZ(原HLL)型带制动轮弹性柱销联轴器

在线订购

产品详情

LXZ(原HLL)型带制动轮弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

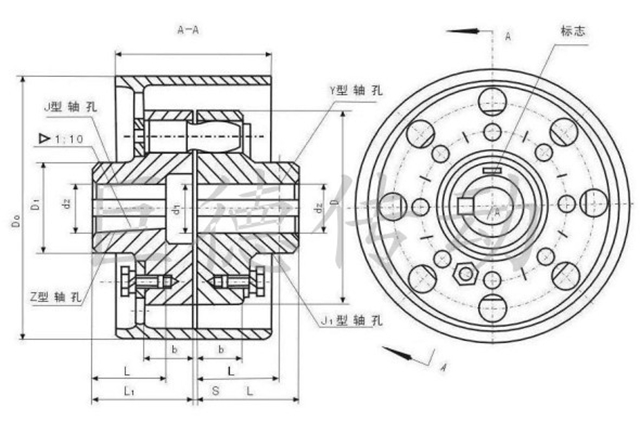

LXZ(原HLL)型带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆换弹性元件比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

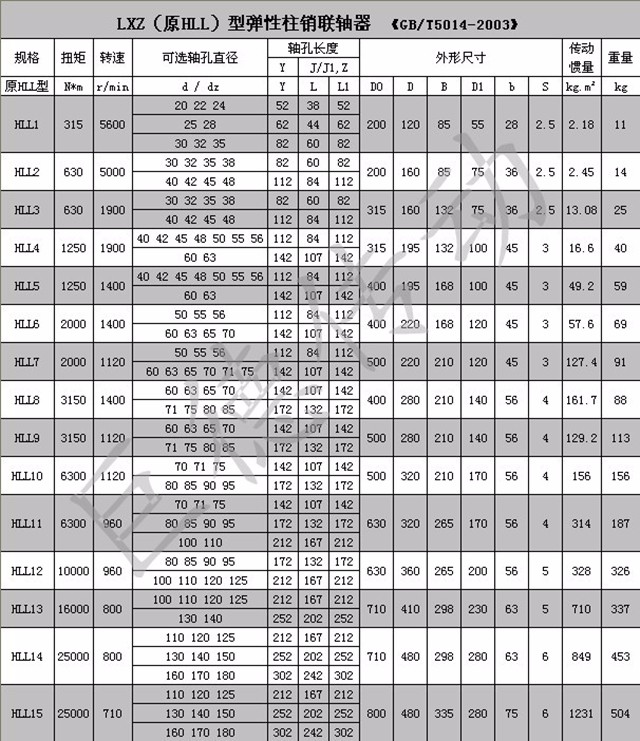

LXZ(原HLL)型带制动轮弹性柱销联轴器基本参数和主要尺寸

型号公称扭矩N。m许用转速rpm轴孔直径mmd1,d2,dz轴孔长度mmD0DBS许用补偿转动 惯量kg.m 2重量 kg
Y型J,J1,Z型轴向径向角向
mm
LL1L















HLL1315560020,22,24523852200120852.5±10.15≤0°30'2.1811
25,28624462
30,32,35826082
HLL2630500030,32,35,38826082200160852.5±10.15≤0°30' 2.4514
40,42,45,4811284112
HLL3630190030,32,35,388260823151601322.5±10.15≤0°30'13.0825
40,42,45,4811284112
HLL41250190040,42,45,48,50,55,56112841123151951323±1.50.15≤0°30'16.640
60,63142107142
HLL51250140040,42,45,48,50,55,56112841124001951683±1.50.15≤0°30'49.259
60,63142107142
HLL62000140050,55,56112841124002201683±1.50.15≤0°30'57.669
60,63,65,70,71,75142107142
HLL72000112050,55,56112841125002202103±1.50.15≤0°30'127.491
60,63,65,70,71,75142107142
HLL83150140060,63,65,70,71,751421071424002801684±20.2≤0°30'161.788
80,85172132172
HLL93150112060,63,65,70,71,751421021425002802104±20.2≤0°30'129.2113
80,85172132172
HLL106300112070、71、751421021425003202654±20.2≤0°30'156156
80,85,90,95172132172
100,110212167212
HLL11630096070,71,751421021426303202654±20.2≤0°30'314187
80,85,90,95172132172
100,110212167212
HLL121000096080,85,90,951721321726303602985±20.2≤0°30'328326
100,110,120,125212167212
HLL1316000800110,110,120,1252121672127104102985±20.2≤0°30'713337
130,140252202252
HLL14 25000800110,120,1252121672127104802986±2.50.25≤0°30'849458
130,140,150252202252
160,170,180302242302
HLL15 25000710

110,120,125

2121672128004803356±2.50.25≤0°30'1231504
