MLZ梅花联轴器
MLZ梅花联轴器

在线订购

产品详情

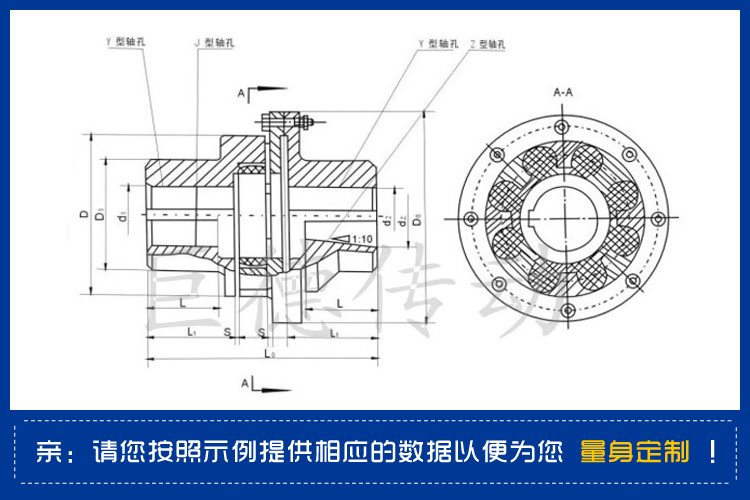

MLZ梅花联轴器是由一个带凸爪形状的半联轴器和一个带凸爪形状的法兰半联轴器、法兰联接件及弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。公称转矩为25~12500N.m,许用转速为8500~1500r/min,轴孔直径为12~160mm。鑫程联轴器结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,它工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力,高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,可靠,无需润滑,维护工作量少,可连续长期运行。

类型的选择

(1)所需传递转矩的大小和性质,对缓冲、减振功能的要求以及时否可能发生共振等。

(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。

(3)许用的外形尺寸和安装方法,为了便于装配、调整和维修所必需的操作空间。应能在轴不需作轴向移动的条件下实现装拆。

梅花联轴器结构简单、无需润滑、方便维修、便于检查、免维护,可连续长期运行。高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。工作稳定可靠,具有良好的减振、缓冲和电气绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

此外,还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件

多数情况下,每一型号的联轴器适用的轴径均有一个范围。标准中已给出轴径,或者给出适用直径的尺寸系列,被联接的两轴应在此范围之内。一般情况下,被联接的两轴的直径是不同的,两个轴端的形状也可能不同。当不同结构的弹性元件产生弯曲变形部分的材料体积V相同时,Ka值即表示变形能的大小; Ka值大,说明材料利用充分而结构合理。金属弹性元件的变形能大小与应力性质无关,仅与元件的结构形状及其变形部分的体积有关。对于其他形状的弹性元件,也可求出表示变形能大小的材料利用系数。

结构特点:

1.中间弹性体联接

2.顺时针与逆时针回转特性完全相同

3.定位螺丝固定

4.可吸收振动、补偿径向、角向和轴向偏差

5.抗油与电气绝缘
